CNC Kalibre Açma ve Markalama Makinesi
CNC Merdane Kalibre (Çentik) Açma ve Markalama makinesi; yüksek işleme hassasiyeti, yüksek kesme verimliliği ve güvenli çalışma özelliklerine sahiptir.

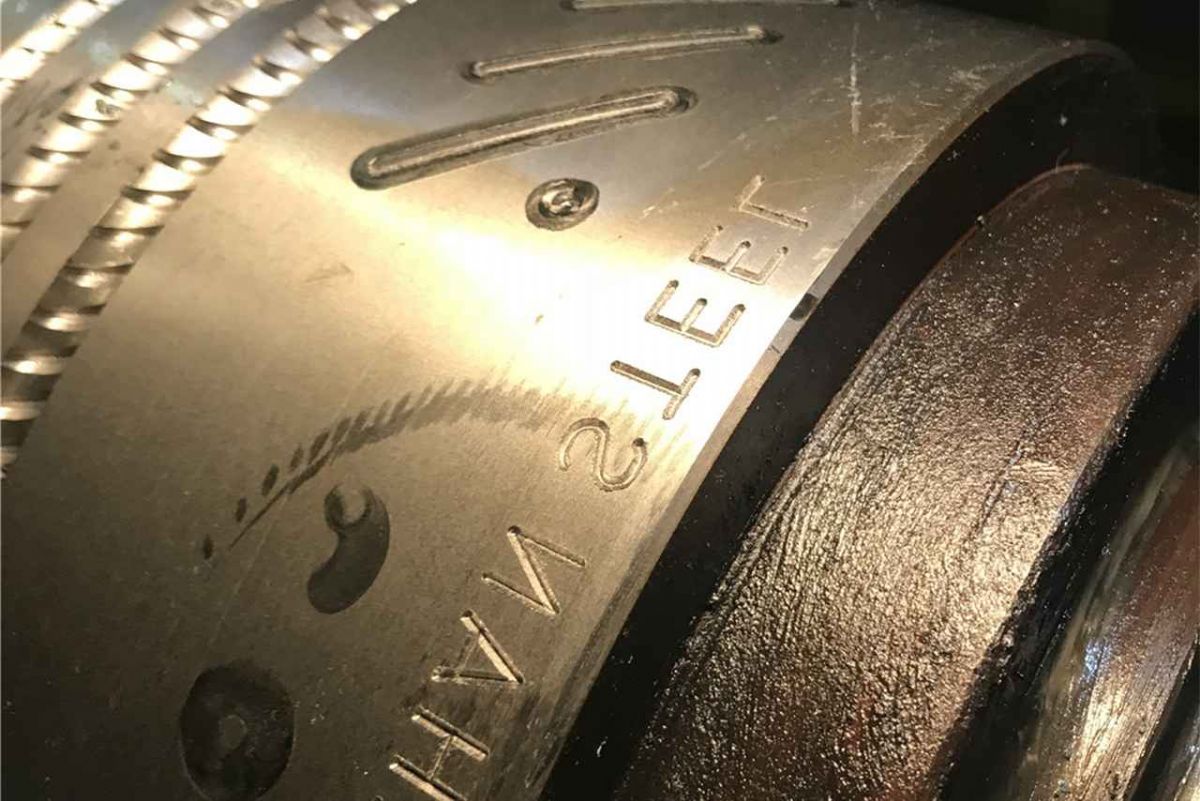

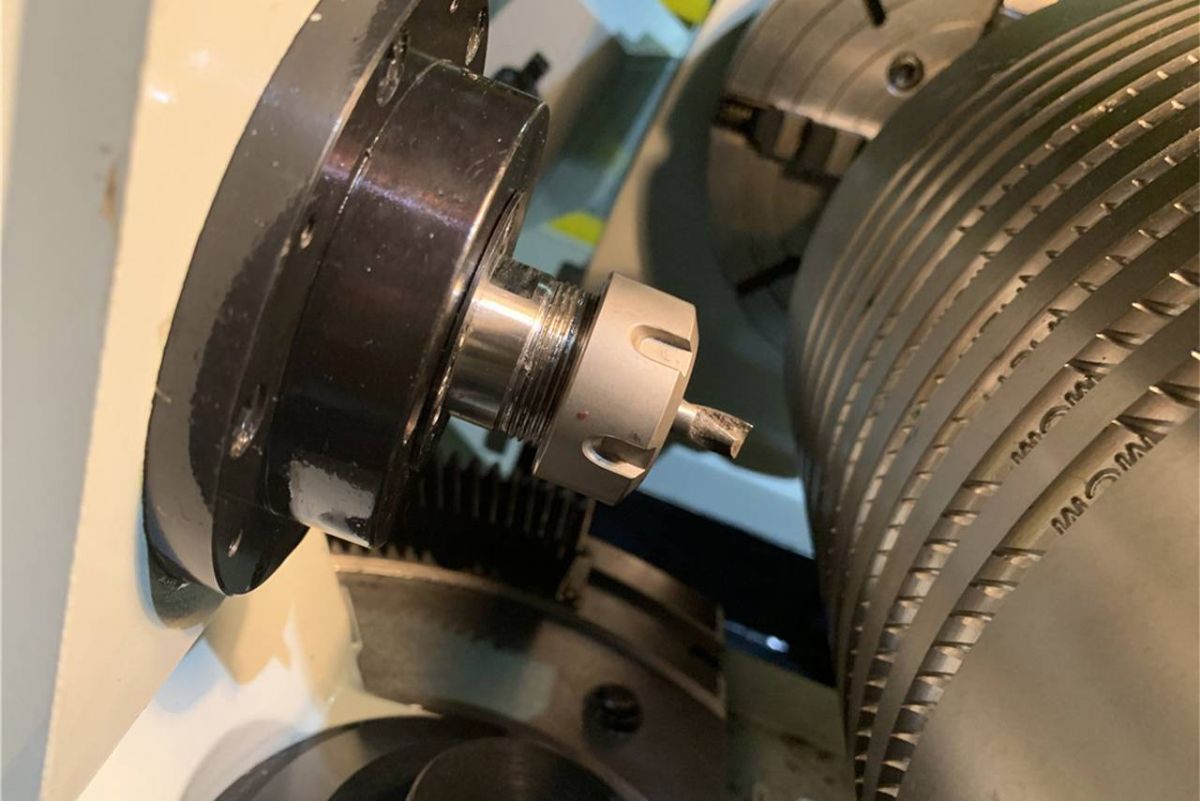

Güvenilirlik ve diğer avantajlarının yanı sıra makine; kanal frezeleme, iş değişimi ve yazı yazma (markalama) işlemlerini tek bir kurulumda tamamlar ve ikincil bir bağlama merdanesine ihtiyaç duymaz. Her iki işleve de sahip olup hem çentik açma hem de taşlama yapabilir; SG merdaneleri, HSS (Yüksek Hızlı Çelik) merdaneleri, karbür merdaneler ve benzerleri için uygundur.
| CNC Merdane Kalibre (Çentik) Açma ve Markalama Makinesi | ||
| Ana parametreler | HY9350-ZF | HYK-500K |
| İşlenebilen maks. merdane çapı | φ100-φ500mm | φ100-φ560mm |
| İşlenebilen maks. merdane uzunluğu | 2500mm | 2500mm |
| Uygun nervürlü çelik (inşaat demiri) spesifikasyonu | φ6-φ50mm | φ6-φ50mm |
| Kesme ve frezeleme yöntemi | Freze kafası döner kesim / "Fly-cutter" (uçan bıçak) kesim | Ayrı freze kafası ve çentik açma kafası |
| İş parçası fener mili (spindle) hızı | 0-30rpm | 0-30rpm |
| Ana fener mili mili için konik delik | MT5# | MT5# |
| Fener mili aynası çapı | φ400mm | φ400mm |
| CNC sistemi | Siemens 808D | Siemens 808D |
| Ana motor gücü | 380V/50HZ veya Müşteriye Özel | 380V/50HZ veya Müşteriye Özel |
| Boyutlar (Boy×En×Yükseklik) | 4000×1580×1700 | 4500×160×1700 |
| Makine ağırlığı | 4700kg | 6500kg |
| Açıklamalar / Notlar | Standart merdane, Kompakt halka, Karbür halka | Standart merdane, Kompakt halka, Karbür halka |
Makine gövdesi (yatağı) üç paralel ray ve ağır hizmet tipi yapı ile tasarlanmıştır. Gövde genişliği 910 mm ve araba (saddle) genişliği 810 mm olmalıdır. Gövde, yüksek sertlikteki tungsten karbür merdaneleri ve yüksek hızlı çelik merdaneleri frezelemeye uygun olacak şekilde yeterli rijitliğe ve titreşim direncine sahiptir.
Makinenin büyük arabasının boyuna hareketi, yüksek sertlikteki merdanelerin işlenmesi veya büyük ölçekli talaş kaldırma işlemleri sırasında dışarı çıkmamasını (kaymamasını) sağlamak için bir kilitleme mekanizması ile donatılmıştır.
Merkez kaçıklığından (eksen sapmasından) kaynaklanan atık oluğu önlenmiştir.
